Product Name - Reducer

Product Description -

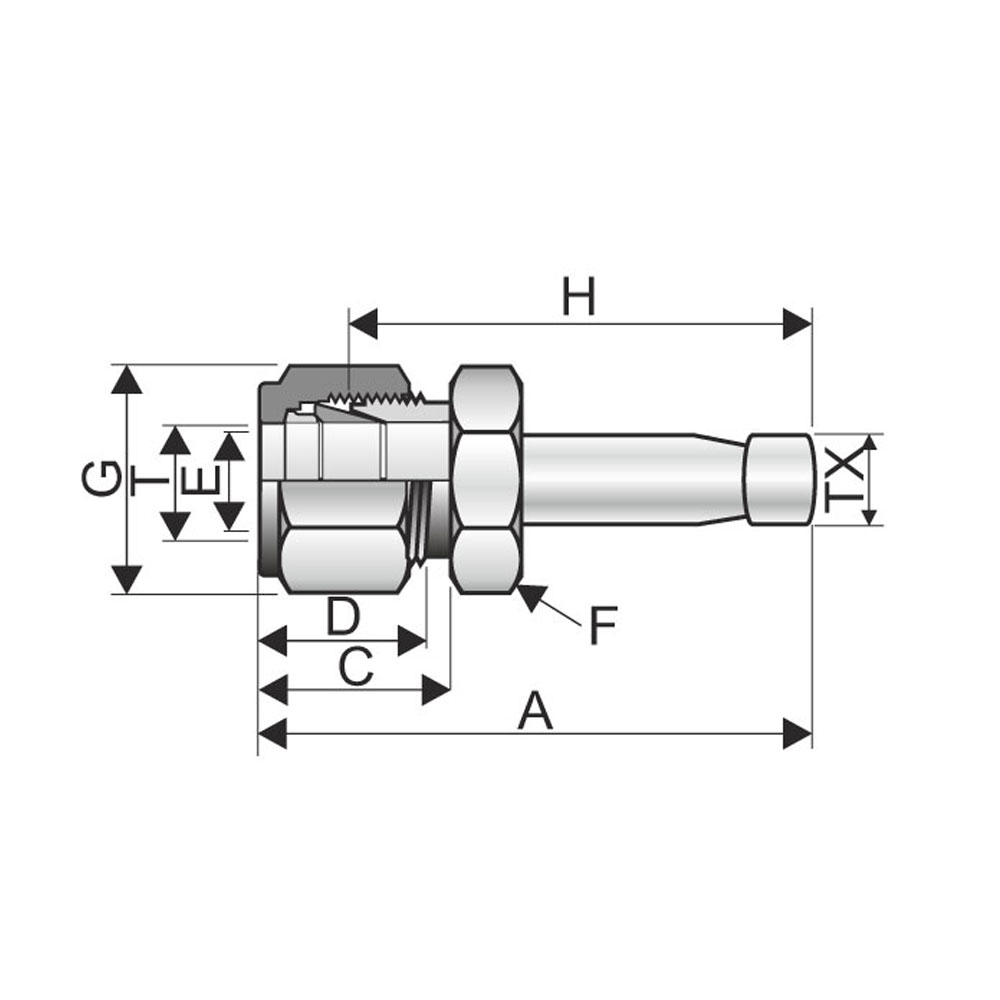

  • Reducer (Imperial x Imperial Stub)

Part No.(HAVI) Quantity Tube OD (T) inch Tx A C D E F(Hex) G H
1R2 1/16 1/8 1.15 0.43 0.34 0.05 7/16 7/16 1
1R4 1/16 1/4 1.24 0.43 0.34 0.05 7/16 7/16 1.09
2R1 1/8 1/16 1.14 0.6 0.5 0.03 7/16 7/16 0.88
2R2 1/8 1/8 1.32 0.6 0.5 0.08 7/16 7/16 1.06
2R3 1/8 3/16 1.35 0.6 0.5 0.09 7/16 7/16 1.09
2R4 1/8 1/4 1.42 0.6 0.5 0.09 7/16 7/16 1.16
2R6 1/8 3/8 1.48 0.6 0.5 0.09 7/16 7/16 1.22
2R8 1/8 1/2 1.74 0.6 0.5 0.09 9/16 7/16 1.48
3R2 3/16 1/8 1.37 0.63 0.54 0.08 7/16 7/16 1.11
3R4 3/16 1/4 1.46 0.63 0.54 0.12 7/16 7/16 1.2
4R2 1/4 1/8 1.45 0.7 0.6 0.08 7/16 9/16 1.16
4R3 1/4 3/16 1.48 0.7 0.6 0.12 7/16 9/16 1.19
4R4 1/4 1/4 1.54 0.7 0.6 0.19 7/16 9/16 1.25
4R5 1/4 5/16 1.57 0.7 0.6 0.19 7/16 9/16 1.28
4R6 1/4 3/8 1.6 0.7 0.6 0.19 7/16 9/16 1.31
4R8 1/4 1/2 1.82 0.7 0.6 0.19 9/16 9/16 1.53
4R10 1/4 5/8 1.89 0.7 0.6 0.19 11/16 9/16 1.6
4R12 1/4 3/4 1.88 0.7 0.6 0.19 13/16 9/16 1.59
5R6 5/16 3/8 1.65 0.73 0.64 0.25 9/16 5/8 1.36
5R8 5/16 1/2 1.87 0.73 0.64 0.25 9/16 5/8 1.58
6R4 3/8 1/4 1.63 0.76 0.66 0.19 11/16 11/16 1.34
6R6 3/8 3/8 1.7 0.76 0.66 0.28 11/16 11/16 1.41
6R8 3/8 1/2 1.91 0.76 0.66 0.28 11/16 11/16 1.62
6R10 3/8 5/8 1.98 0.76 0.66 0.28 11/16 11/16 1.69
6R12 3/8 3/4 1.98 0.76 0.66 0.28 7/8 11/16 1.69
8R4 1/2 1/4 1.77 0.86 0.9 0.19 7/8 7/8 1.37
8R6 1/2 3/8 1.84 0.86 0.9 0.28 7/8 7/8 1.44
8R8 1/2 1/2 2.06 0.86 0.9 0.39 7/8 7/8 1.66
8R10 1/2 5/8 2.12 0.86 0.9 0.41 7/8 7/8 1.72
8R12 1/2 3/4 2.12 0.86 0.9 0.41 7/8 7/8 1.72
8R16 1/2 1 2.37 0.86 0.9 0.41 1-1/16 7/8 1.97
10R12 5/8 3/4 2.15 0.86 0.96 0.5 1 1 1.75
10R14 5/8 7/8 2.21 0.86 0.96 0.5 1 1 1.81
10R16 5/8 1 2.4 0.86 0.96 0.5 1-1/16 1 2
12R8 3/4 1/2 2.15 0.86 0.96 0.39 1-1/16 1-1/8 1.75
12R16 3/4 1 2.46 0.86 0.96 0.62 1-1/16 1-1/8 2.06
16R20 1 1-1/4 3.17 1.04 1.23 0.88 1-3/8 1-1/2 2.69
16R24 1 1-1/2 3.51 1.04 1.23 0.88 1-5/8 1-1/2 3.03
16R32 1 2 4.43 1.04 1.23 0.88 2-1/8 1-1/2 3.95
